Шпунтовая стенка

Наша компания предлагает монтаж подпорной шпунтовой стенки в Великом Новгороде, Новгородской области и в других регионах РФ.

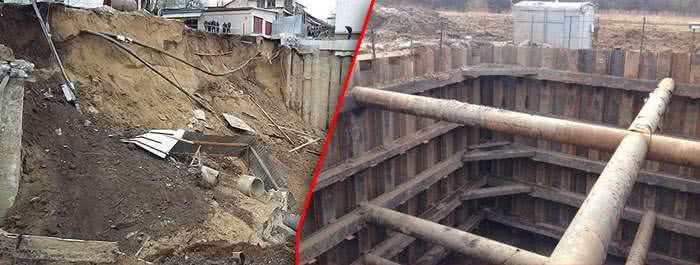

Шпунтовая стенка – это сплошной ряд шпунтовых свай. Применяется для ограждения котлованов, укрепления откосов, насыпей, береговых линий, гидротехнических объектов.

При нарушении целостности грунта в процессе строительства, а также в силу естественных процессов (выветривание, размыв и т.д.) порода осыпается под действием силы тяжести. В пустоты, образовавшиеся при выемке грунта, проникает вода, что мешает проведению строительных работ. Деформации грунта передаются на соседние участки. Если рядом есть постройки, они могут пострадать.

Ограждения устанавливают, чтобы предотвратить:

• осыпание грунта на строительную площадку, разрушение берега;
• проникновение в котлован грунтовых вод, затопление объекта, размыв береговой линии речными, паводковыми, ливневыми и др. водами;
• чтобы уплотнить грунт на границе площадки, исключить нарушение его целостности на соседних участках.

Наши специалисты выполнят монтаж шпунтовых ограждений любого назначения

Из чего состоит шпунтовая стенка

Шпунтовая стенка состоит из отдельных элементов – шпунтов или шпунтовых свай, герметично соединенных между собой пазогребневыми замками.

Различают шпунты:

• металлические;
• полимерные;
• железобетонные;
• деревянные.

В зависимости от целевого назначения стенки монтируют стационарно или на время строительных работ. Для временного ограждения используются металлические (реже – пластиковые) шпунты: количество рабочих циклов российских моделей достигает 13, импортных – 20.

Процесс погружения железобетонных свай дорогой и энергоемкий. Их используют в одноразовом качестве: после строительства они служат дополнительной опорой фундаменту.

Мы советуем монтировать шпунтовую стенку из металлических шпунтовых свай

Для устройства шпунтовой стенки мы используем шпунты из металла двух типов:

• профильные – шпунты Ларсена различных марок, российского и зарубежного производства, с разной формой профиля (самый востребованный – корытообразный);

• трубчатые – полые трубы с толстой стенкой, высокой несущей способностью и повышенной устойчивостью, предназначенные для работы на самых нестабильных грунтах.

У нас постоянно в наличии большой ассортимент моделей. Мы подберем для вас материал с необходимыми габаритными размерами и прочностными характеристиками в соответствии с проектом.

Как производится расчет шпунтовой стенки

При расчете на прочность шпунтовой стенки по материалу определяются следующие параметры:

• сечение/габаритные размеры шпунта;
• глубина погружения;
• необходимость дополнительного крепления.

На плотных грунтах глубина погружения шпунта – не менее метра, на глинах, песках, суглинках и т.д. – не меньше двух.

При расчете нужно учитывать, анкерное крепление или безанкерное: при анкерном креплении точка оборота находится на уровне растяжки, при безанкерном – на уровне нижнего среза шпунта. В соответствии с существующими нормативами безанкерное крепление допускается при высоте стенки 2-3 метра, одноанкерное – 6-8 метров и т.д.

Расчет шпунтовой стенки выполняется либо графоаналитическим методом Блюма – Ломейера, либо по формулам, учитывающим:

• глубину котлована;
• проектные нагрузки от сооружения;
• пассивное и активное давление воды и грунта.

Основные формулы:

• устойчивость стенки – Мu < m/γ * Mz, т.е. опрокидывающий момент должен быть не более удерживающего момента, умноженного на отношение коэффициента работы к коэффициенту надежности;
• прочность стенки – Mp/Wcm < Ry * m, т.е. отношение расчетного момента в сечении стены к моменту сопротивления стены (справочное значение для данной модели шпунта) должно быть не более произведения сопротивления обвязки на коэффициент условий работы.

Отдельно вычисляются:

• прочность обвязки;
• устойчивость формы обвязки;
• сопротивление на разрыв замков шпунтовых свай и другие параметры.

Для проектирования стенок существуют специальные программы. С их помощью можно рассчитать:

• ширина шпунта (сечение, если шпунт трубчатый);
• глубина погружения;
• рекомендации – анкерная или безанкерная стенка, число анкерных креплений.

У нашей компании есть собственный проектный отдел. Мы рассчитаем для вас стенку и составим проект быстро и недорого.

Последовательность возведения шпунтовых стенок

В зависимости от особенностей объекта используется одна из трех технологий погружения шпунтовых свай:

• забивка копровыми установками. Метод считается самым опасным и не используется в условиях плотной застройки: ударная вибрация может спровоцировать разрушения находящихся рядом сооружений;

• статическое вдавливание. Самая мягкая технология, можно применять везде. Минус – недостаточно высокая производительность;

• вибропогружение. Можно использовать в любых условиях, производительность высокая.

В некоторых случаях (на т.н. легких грунтах) используется комбинированный метод: сначала шпунт погружают виброметодом, до проектной отметки доводят молотом.

Мы выполняем погружение импортными виброустановками. В ряде случаев используем вспомогательные технологии, упрощающие процесс:

• подмыв с использованием гидротехнического оборудования. По окончании монтажа устраняется;
• лидерное бурение. Шпунты погружаются в предварительно пробуренные скважины. Это позволяет упростить монтаж, снизить нагрузки на грунт и сами шпунты.

Шпунты при монтаже разворачиваются по отношению друг к другу на 180 градусов: шпунтовая стенка на чертежах выглядит как синусоида. Такая конструкция более устойчива к опрокидывающим нагрузкам.

Алгоритм работ по возведению шпунтовых стенок:

• оценка гидрогеологических условий на объекте, испытания грунта;
• составление проекта, в т.ч. определение необходимого количества и марки шпунтов;
• предварительный этап – перенос схемы установки на местность. При необходимости – подмыв, бурение лидерных скважин;
• погружение шпунтов;
• меры по укреплению готового ограждения.

Готовую стенку мы усиливаем распределительным поясом. Распределительный пояс на шпунтовой стенке – это горизонтальная обвязка, предназначенная равномерно распределять нагрузки по всему ограждению. Выполняется из металлических балок. В зависимости от высоты стенки может быть один или больше поясов.

Как заказать шпунтовую подпорную стенку в нашей компании

Мы выполняем монтаж шпунтовых ограждений, а также реализуем шпунты в любом регионе России. К услугам наших заказчиков:

• квалифицированные сотрудники;
• качественное импортное оборудование;
• всегда в наличии шпунты всех марок в любом количестве;
• полный цикл работ «под ключ»;
• сертификат СРО, допуск к монтажу на ответственных объектах;
• оперативные сроки;
• бесплатные консультации.

Варианты мы обсуждаем с заказчиком в ходе оформления договора, совместно выбираем наиболее выгодный.

Расценки в смете на шпунтовую стенку зависят:

• от модели шпунтов;
• от объема работ;
• от условий проведения работ;
• от удаленности объекта.

Чтобы заказать у нас товар или услугу, позвоните по телефону 8(495) 104-72-09 или заполните форму на сайте. В ходе предварительного разговора вы обсудите с менеджером заказ, выберете подходящий вариант, согласуете приблизительно сроки, договоритесь о встрече на объекте. Наш эксперт оценит условия работы, ознакомится с документами объекта. После этого мы составляем договор, завозим материал, оборудование и выполняем монтаж.
