Выполняем буровые работы любой сложности

Шпунтовое бурение применяется при монтаже шпунта Z-профиля, под шпунт Ларсена и трубчатых металлоконструкций.

Целью бурения лидерных (предварительных) скважин является облегчение монтажа шпунта в почву, где стандартные методы установки неэффективны либо неприменимы из-за осложняющих обстоятельств.

Чаще всего бурить нужно в следующих типах грунта:

• В низкоплотной почве. Нередко приходится работать на объектах, где даже колебания от работы вибропогружателя вызывают критическое разуплотнение грунта, приводящее к обрушению стенок котлована. Решение проблемы - бурение скважины и установка в нее шпунта с помощью крана.
• На территории с высоким уровнем грунтовых вод. При вибропогружении шпунта в насыщенный водой грунт крайне сложно обеспечить нужную траекторию вхождения металлоконструкции, она может «гулять» из-за малого встречного сопротивления. В таком случае скважина служит направляющим и позволяет установить шпунт идеально вертикально.
• В мерзлых и высокоплотных грунтах. Чтобы смонтировать шпунт в твердый грунт необходимо повышать прикладную мощность вибропогружателей, что может привести к обвалам котлована либо деформации пазовых соединений стенки. Бурение шпунта является более безопасной альтернативой.

Также технология шпунтового бурения незаменима при установке ограждений в городской застройке, вблизи обветшалых домов и архитектурных памятников.

Лидерные скважины позволяют свести к минимуму динамические нагрузки от молотов и погружаталей, которые через почву воздействуют на фундаменты соседних объектов и могут стать причиной их повреждения.

Заказать

Существует 3 способа погружения шпунта в предварительно пробуренные скважины – вибропогружение, забивка и свободный спуск на крановой лебедке. Конкретный метод выбирается исходя из требуемой плотности посадки шпунта в скважине, от которой также зависит размер разрабатываемых в грунте отверстий.

Наиболее экономически выгодным является монтаж шпунта без защемления с помощью крана, при котором допускается небольшой наклон установленной шпунтины и ее неплотная посадка в скважине.

При реализации данного способа диаметр скважины делается на 25-30 мм больше, чем диаметр погружаемой конструкции.

При установке шпунта с защемлением бурятся скважины с диаметром, аналогичным диаметру металлоконструкции. Сам шпунт опускается в них с помощью вибропогружаетля, преодолевая при погружении сопротивление стенок почвы.

Такие скважины используются в подвижных грунтах, где от ограждения требуется максимальное сопротивление опрокидыванию.

Глубина бурения под шпунт также зависит от способа его монтажа. Если установка осуществляется вибропогружателем, скважина обычно делается с недобуром в 2 метра, при крановом монтаже ее глубина равна длине подземной части шпунта.

О нас в цифрах

более

2000

тонн оборотного шпунта различного профиля



48

часов от подачи заявки до начала работ по договору



99.9%

завершенных объектов точно в срок

более

250

выполненных проектов



162

тыс. м/пог. погруженного и извлеченного шпунта



постоянное наличие шпунта на складе



3

профессиональные бригады монтажников

>

Даем в аренду спецтехнику и оборудование для бурения под шпунт

Лидерное бурение под шпунт Ларсена и трубы производится мобильными буровыми установками (МБУ). Для выполнения крупного объема работ привлекается отдельная буровая машина и копровая установка, что при больших затратах обеспечивает максимальную производительность, тогда как небольшие проекты реализуются многофункциональными копрами, на борту которых имеется и буровая мачта, и погружающий механизм.

МБУ, в зависимости от типа самоходной базы, классифицируются на гусеничные и колесные.

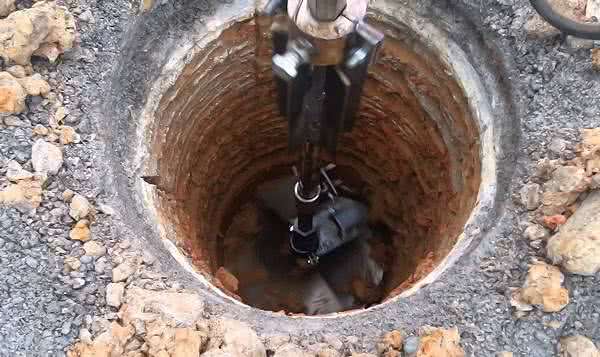

В нормальных грунтах бурение производится шнековым способом. Шнек для бурения представляет собой колонну со спиральными лопастями, заканчивающуюся острым наконечником. В процессе проходки скважины шнек погружается в грунт и по его лопастям на поверхность выбрасывается выработанная земля.

Шнековое оборудование особенно эффективно в мягких глинистых грунтах, преобладающих в Новгородской области.

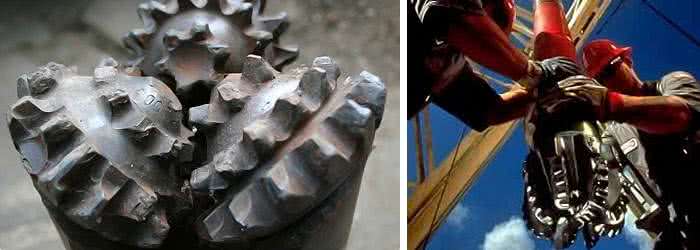

В мерзлом и высокоплотном грунте практикуется шарошечное бурение. Такая колонна заканчивается специальным долотом, состоящим из трех вращающихся полусфер, покрытых зубьями из твердосплавной стали.

В процессе бурения долото с усилием прижимается к дну скважины и разрушает твердый грунт и вкрапления горных пород, с которыми не способно справится шнековое оборудование для шпунтового бурения.

Оборудование, которое мы используем

Вибропогружатель MULLER MS-24 HFV

Вибропогружатель ICE 1423-C

Вибропогружатель PTC 120HD

Вдавливающая установка Giken Silent Piler SCZ 100

Вибропогружатели нормальной частоты ICE 44B

Ямобур на базе КамАЗ 43502

Для погружения шпунта в лидерные скважины применяем эффективные вибропогружатели

Для монтажа шпунта в готовые скважины используются вибропогружатели – подвесное оборудование, устанавливающееся на стреловые краны и копровые машины.  Вибропогружатель вырабатывает и передает на шпунт вибрационные колебания, под воздействием которых снижается сопротивление грунта и шпунт опускается в скважину под собственным весом.

Вибропогружатели классифицируются на 3 типа:

• высокочастотные;
• среднечастотные;
• низкочастотные.

Отличаются они рабочей частотой и амплитудой движения.

Также с помощью вибропогружателей осуществляется демонтаж шпунта после его использования. За счет вибрационных колебаний, разуплотняющих почву вблизи металлоконструкции, можно извлечь даже сильно защемленные грунтом ограждения.

Технология шпунтового бурения

Началу буровых работ предшествует мобилизация спецтехники и ее перебазирование на строительную площадку, уборка территории от строительного мусора и разметка мест размещения скважин. Далее на объект доставляются шпунтовые конструкции, которые разгружаются и распределяются не небольшие склады по периметру котлована, чтобы проведение монтажных работ было максимально оптимизировано.

Если для бурения привлекается тяжелая гусеничная спецтехника, дополнительно может выполняться обустройство проездных путей на стройплощадке – для этого почву покрывают дорожными плитами, чтобы при перемещении в непосредственной близости от котлована МБУ не стала причиной обрушения стенок выработки.

Само бурение производится в несколько этапов:

1. МБУ стает на исходной позиции, поднимает буровую колонну и размещает ее на точке монтажа скважины.
2. Проверяется вертикальность бура и запускаются гидроприводы, шнек начинает вращаться и входит в почву, поднимая на поверхность выработанный грунт.

1. Бурение выполняется до достижения требуемой проектом глубины скважины, после чего колонна поднимается и МБУ переезжает на следующую точку.

Параллельно проведению основных работ организовывается вывоз извлеченного в результате бурения грунта в специально отведенное место.

Процесс бурения и вибропогружения шпунта в скважину происходит поочередно, поскольку если разработать большое количество скважин и начать последовательно монтировать шпунт, из-за вырабатываемых вибропогружателем колебаний стенки ближайших скважин могут осыпаться.
