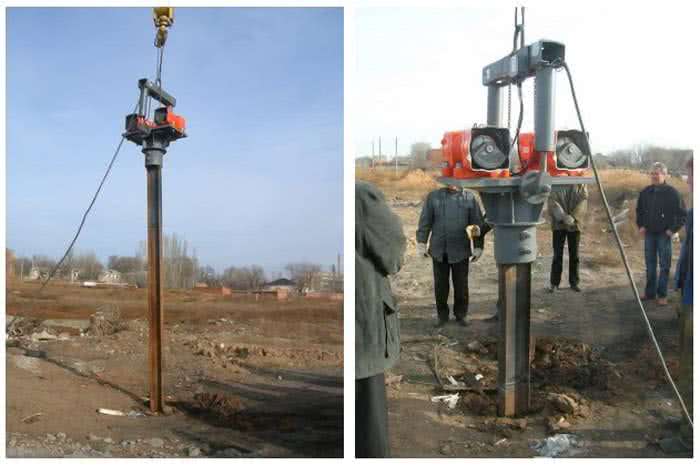

Низкочастотный вибропогружатель

Погружение шпунтов и свай вибрационным методом выполняется на относительно мягких (нескальных) и обводненных грунтах.

Установки различаются по частоте колебаний:

• высокочастотные – свыше 1,5 тысяч колебаний за минуту. Применяются для погружения профильных шпунтов, свай с малым сечением и относительно небольшим весом;
• среднечастотные – от 500 до 1,5 тысяч колебаний;
• низкочастотными называются погружатели с частотой колебаний до 500 в минуту.

У низкочастотных вибропогружателей есть свои особенности:

• высокий статический момент эксцентриков;
• большая амплитуда колебаний;
• большой вес виброинструмента;
• сравнительно высокое энергопотребление.

Вибропогружатель низкочастотный используется для погружения:

• металлических трубошпунтов;
• железобетонных свай;
• железобетонных шпунтов;
• свай-оболочек.

То есть, для изделий с большой массой и сечением.

Конструкция и принцип работы машины для погружения шпунта из труб

Вибрации, посредством которых погружается свая или шпунт, выполняются за счет дебалансных валов, которые вращаются в разные стороны. Рассмотрим особенности установок на примере моделей ВРП и ВП.

У погружателя ВП электродвигатель, вибровозбудитель и наголовник соединяются между собой жестко. Импульс от двигателя через промежуточные и синхронизирующие шестерни, закрепленные на валах, передается нескольким парам валов с дебалансами. Валы вращаются в разные стороны.

Дополнительные приспособления:

• 4 направляющих ролика у основания на стреле;
• пульт управления, отвечающий за пусковые и защитные функции.

У ВРП с функцией регулировки параметров есть система автоматического управления погружением свай/шпунтов, обеспечивающая плавную коррекцию параметров в процессе работы в зависимости от сопротивления грунта:

• вынуждающей силы;
• частоты/амплитуды колебаний (задаются командконтроллером);
• статического момента дисбалансов (регулируется динамической секцией дисбалансов при участии гидросистемы).

Погружатели этого типа оснащены техническим отверстием для очистки внутренних полостей свай от керна по ходу работы.

Характеристики ВРП (варьируются в зависимости от модели):

• момент дебалансов – от 0 до 70 т/см;
• частота колебаний – от 0 до 8,3 Гц;
• амплитуда -  до 50 мм;
• вынуждающая сила, max – 348-1900 кН;
• мощность электрического двигателя – 60-200 кВт;
• глубина погружения шпунта – до 40 м;
• масса установки – 5-13 тонн.

Установка может работать на базе крана или экскаватора. Погружение шпунта подвесным вибратором выполняется на базе крана, мощность такой установки выше. При использовании экскаватора вибратор крепится на место ковша.

Каким вибропогружателем забивают шпунт Ларсена

Агрегаты для погружения шпунтового крепления траншеи выбирают исходя из габаритных характеристик шпунтовых свай:

• вибропогружатели для установки композитных шпунтовых свай;
• для монтажа ограждения из шпунта Ларсена;
• и для устройства конструкций из других аналогичных материалов применяются высокочастотные модели.

На плотных грунтах, а также при работах в черте города мы выполняем погружение шпунта Ларсен буровой установкой. То есть, бурим лидерные скважины примерно на 90 % глубины, а до проектной отметки доводим шпунт виброметодом.

Эта технология позволяет решить сразу две проблемы:

• повысить скорость и эффективность погружения, что особенно актуально на плотном грунте;
• минимизировать вибрационные воздействия на грунт и обезопасить тем самым расположенные рядом дома.

Наши специалисты обеспечат подбор вибропогружателя для шпунта Ларсена с учетом особенностей вашего объекта.

Вибропогружение шпунтов в «Арктик Гидро Строй»

Наша основная специализация – погружение металлошпунтов и устройство шпунтовых стенок любого назначения:

• ограждение котлованов и траншей при строительстве и прокладке коммуникаций;
• погружение шпунта под ЛЭП;
• укрепление береговых линий, оползнеопасных склонов, автомобильных и железнодорожных магистралей;
• монтаж гидротехнических объектов – причалов, плотин, пирсов, дамб;
• монтаж подземных сооружений – тоннелей, гаражей, парковок, складов;
• ограждение свалок;
• устройство подземных коллекторов для вредных предприятий и городских очистных сооружений.
