О подпорных стенах из буронабивных свай

Холмы и косогоры – частое явление даже на равнинном рельефе. Если строительство осуществляется на таком участке, важный момент – защитить площадку и сооружения на ней от обвалов и оползней.

Виды и конструкции подпорных стенок

Стенки могут возводиться и на пологих склонах, и в декоративных целях. Особенно часто наших клиентов интересует укрепление достаточно крутых оползнеопасных склонов и насыпей. Стенки подразделяются по материалу исполнения:

• монолитный бетон;
• составные стенки из бетонных блоков;
• сложенные из бутового камня;
• шпунтовые, обычно металлошпунт;
• из буронабивных или буросекущих свай.

Преимущества этого метода:

• благодаря деликатной технологии (с низким уровнем шума и без вибраций) работы можно проводить в условиях плотной застройки, в т.ч. городской;
• благодаря компактной технике можно устраивать подпорные стены в ограниченном пространстве, в т.ч. под землей;
• надежность и устойчивость стенки;
• экономичность;
• универсальность в отношении грунта. Буронабивная технология не подходит только для крупнообломочных и скальных грунтов.

Эта технология универсальна и в плане применения:

• укрепление склонов, в том числе в несколько ярусов с возможностью террасирования;
• устройство подземных сооружений – этажей, парковок (в т.ч. многоярусных), тоннелей и др.;
• ограждение строительных котлованов и траншей в процессе монтажа фундаментов и прокладки коммуникаций и многое другое.

Особенности подпорной стены из буронабивных свай

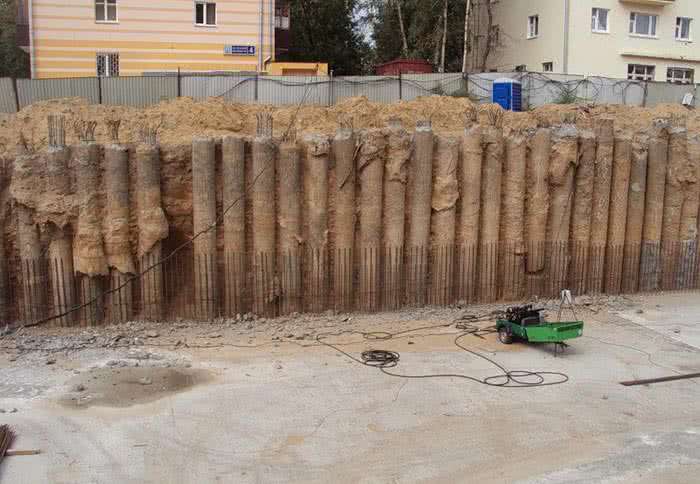

Для подобных стен чаще используются буросекущие сваи – разновидность буронабивных. И те, и другие формируются на месте работы из одних и тех же материалов, но технология возведения отличается. И в том, и в другом случае заранее пробуренные скважины заполняют армированным бетоном. Но буронабивные сваи подпорных стен отстоят друг от друга на проектное расстояние, а буросекущие располагаются сплошным частоколом.

Порядок из монтажа такой:

1. Бурят, армируют и бетонируют скважины первой очереди на расстоянии друг от друга. Расстояние – меньше диаметра одной сваи.
2. После застывания бурят скважины второй очереди, при этом частично разбуривают предыдущие.
3. Во вторые скважины арматурный каркас не помещают, сразу заливают бетоном.
4. Монтаж каркаса и опалубки для ростверка. Концы арматурных прутов свай связывают с арматурой ростверка.

Таким образом, буросекущие сваи не просто располагаются всплошную, но и частично перекрывают друг друга. Получается монолитная стенка.

Буронабивные сваи могут располагаться как в линию, так и по площади. Буросекущие – только в линию, хотя линия может иметь любую конфигурацию.

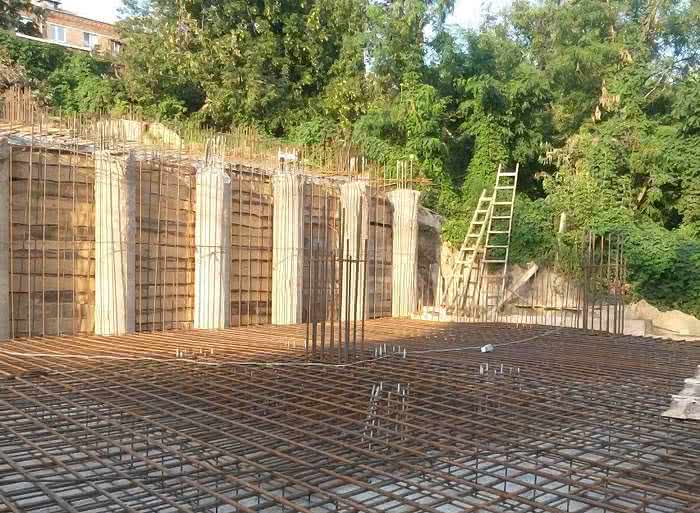

Буронабивная подпорная стена может использоваться не только для укрепления склона. Часто она устанавливается перед монтажом фундамента для ограждения котлована во избежание обрушения его стенок.

Аналогичным образом формируются стены подземных сооружений – тоннелей, парковок и др.

Технологические особенности (СНиП) сооружения буронабивной подпорной стены

СНиП на устройство подпорных стен – 2.09.03-85. Сейчас используется новая версия – СП 43.13330-2012, «Проектирование подвалов и подпорных стен».

Требования к каркасу свай:

• сечение арматурного прута не менее сантиметра;
• длина – на всю глубину погружения сваи;
• прутья связывают поочередно проволокой, чтобы получилась конструкция в форме цилиндра;
• зазор между прутьями – от 5 до 40 см. Общее количество не меньше 6;
• величина зазора между горизонтальным перемычками зависит от сечения сваи. До 45 см – d/2, но не больше 20 см. От полуметра – d/3, но не больше 20 см.

При монтаже стенки правила предписывают устройство нескольких вспомогательных сооружений и  некоторые дополнительные меры:

• дренажная система для отвода грунтовых и атмосферных вод. Желоба или каналы заполняются щебнем, гравием. Уклон от стенки – 0,04. В стенку встраиваются трубки для отвода влаги с шагом 3 метра;
• если стенка проходит вдоль пешеходной зоны, по ней устанавливаются ограждения высотой от 1 метра;
• для надземной части стены требуется облицовка – бетон, камень, декоративный материал. Это необходимо и для защиты конструкции, и из эстетических соображений;
• гидроизоляция – два слоя горячего битума (если в грунте отсутствуют компоненты, агрессивные к битумным составам).

Как производится расчет подпорных стен из буронабивных свай

Предварительный этап устройства подпорной стены – определение характеристик разных слоев грунта и последовательности напластования. Мы выполняем геологоразведочные работы на строительном участке, камеральные исследования, испытания свай.

При выборе габаритов стенки учитываются следующие условия:

• характеристики грунта (сцепление и др.);
• уровень залегания почвенных вод;
• уровень промерзания.

Основной показатель, от которого зависят параметры стены – давление на изгиб, воздействующее на опоры со стороны грунта, который стенка фиксирует. Исходя из этих данных, определяют:

• глубину погружения свай – чем она больше, тем выше устойчивость. Следует помнить, что сваи должны опираться на плотный пласт, расположенный ниже уровня промерзания;
• диаметр сваи принимается не меньше 0,4 метра, точнее определяет расчет;
• расстояние между опорами в ряду;
• расстояние между рядами опор, не более 3 диаметров сваи. При увеличении просвета возрастает опрокидывающий момент, снижается устойчивость стены.

Значения глубины и диаметра одинаковы для всех свай ограждения. Шаг между сваями определяется по формуле А = 5,14 * I * С * D/E, где:

• С – коэффициент сцепления грунта (зависит от типа грунта, есть в таблицах СНиП);
• D – диаметр сваи;
• I – высота отрывки;
• Е – активное давление грунта.

Формула подходит для плотных грунтов. Если при бурении используется вода или бентонитовый раствор, величина просвета – не менее 70 см, если крепление стенок не предусмотрено или обсадные трубы извлекаются после погружения свай – не менее 40 см.
