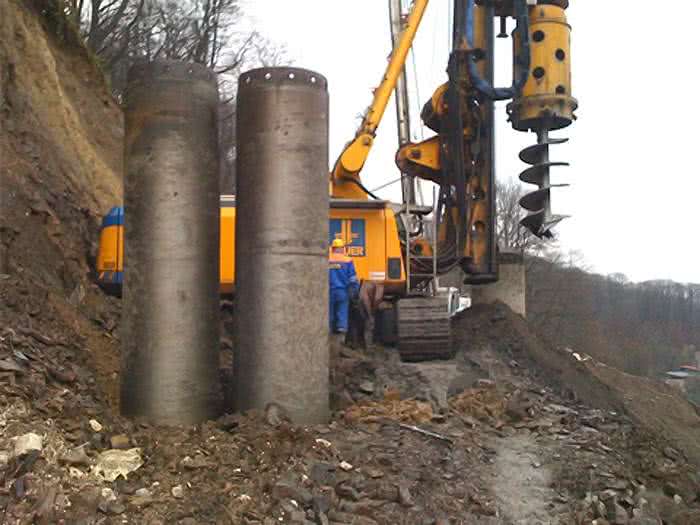

Устройство буронабивных свай с применением обсадных труб

В условиях сложных рыхлых грунтов, где стенки скважины легко разрушаются, мы используем технологию буронабивных свай с обсадной трубой.

Что такое обсадная труба для буронабивных свай

Сваи буронабивные – бетонные армированные стержни, которые не доставляются на участок в готовом виде, а формируются прямо на месте: бурят скважины, в них помещают готовый каркас и заливают бетон. На плотном грунте укрепление стенок скважин не требуется. На умеренно рыхлом их укрепляют при помощи бентонитового (глинистого) раствора, которым осуществляется промывка.

На очень рыхлом грунте оптимальный вариант – устройство буронабивных свай с применением обсадных труб: одновременно с бурением в скважину опускают обсадную трубу.

После бурения, армирования и заливки бетона трубу иногда так и оставляют в земле: она продолжает служить каркасом для сваи и выполняет функцию гидроизоляции. Но везде, где возможно, извлекают: оборачиваемость обсадных труб – один из способов удешевить процесс возведения фундамента.

Последовательность монтажа буронабивных свай с обсадной трубой и ростверком:

1. Геологические изыскания на месте работ, выбор оптимальной технологии.
2. Расчет и проектирование свай.
3. Разметка участка.
4. Подгонка оборудования.
5. Бурение скважины с одновременным погружением обсадной трубы. При большой глубине трубу наращивают, получается колонна.
6. Удаление грунта из забоя (например, промывка).
7. Армирование.
8. Заливка бетона.
9. Посекционное извлечение обсадной колонны.
10. Формирование оголовка сваи.
11. После монтажа всех свай – установка опалубки, армирование и заливка ростверка.

Преимущества устройства буронабивных свай в обсадной трубе

Собственно обсадные трубы – технологическое решение для грунтов определенного типа. К его плюсам следует отнести оборачиваемость обсадных труб при устройстве буронабивных свай: в зависимости от характера грунта и вида самой трубы обсадной оборачиваемость может варьироваться от 5 до 300 циклов.

Кроме буронабивного строительства их можно также использовать для укрепления водяных и нефтегазовых скважин.

Преимущества самих буронабивных свай следующие:

• большая несущая способность позволяет возводить на таких фундаментах как легкие бревенчатые дома, так и городские многоэтажные. Все определяется параметрами свай;
• универсальность – для монтажа годятся любые грунты кроме скальных и крупнообломочных;
• подходят для устройства фундаментов на склонах;
• возможность устройства в городских условиях – отсутствие шума и вибрации позволяет работать без риска для окружающих сооружений и дискомфорта для людей;
• цена буронабивных свай с обсадной трубой относительно невысокая: для монтажа требуется меньше материала, чем для плитных и заглубленных ленточных фундаментов, не нужна тяжелая дорогостоящая техника для погружения готовых свай;
• все этапы монтажа свай доступны для контроля;
• можно использовать не только для устройства новых фундаментов, но и для укрепления старых оснований разных типов.

Завершенные объекты



смотреть все

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов

В 2016 году наша компания установила шпунтовые ограждения на очистных сооружениях жилой многоквартирной застройки в деревне "Рассказовка"

26.06.2016

смотреть все

Северо-Восточный участок третий пересадочный контур

Комплекс работ по устройству шпунтового ограждения до глубины 14,5м

5.05.2016



смотреть все

Проектирование и устройство шпунтового ограждения из трубошпунта при строительстве торгового комплекса.

Наша компания принимала участие в строительстве Административно-торгового комплекса с парковкой в городе Жуковский, Московской области.

02.06.2016

смотреть все

Шпунтовое ограждения котлована при строительстве многоэтажного жилого дома

Наши специалисты провели комплексные работы по устройству шпунтового ограждения котлована при строительстве многоэтажного жилого дома с подземной автостоянкой и встроенными помещениями общественного назначения

6.07.2016



смотреть все

Поставка, устройство и извлечение шпунта при реконструкции канализационной насосной станции

Силами нашей компании было выполнено устройство шпунтового ограждения при реконструкции канализационной насосной станции в Щербинке ( Московская область).

26.06.2016

смотреть все

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения на объекте строительства административного здания в г. Москва, на ул. Байкальская, 42.

14.07.2017

Разновидности инвентарных обсадных труб для буронабивных свай

Обсадные трубы для буронабивных свай различаются конструктивно, по материалу изготовления и по геометрическим параметрам – высота колонны равна глубине сваи, диаметральное сечение трубы – сечению сваи.

По материалу бывают:

• из высоколегированной или черной стали;
• полипропиленовые;
• из полиэтилена низкого давления;
• из непластифицированного ПВХ;
• асбоцементные.

Для буронабивных свай чаще используются стальные, одностенные и двухстенные. У второго типа внутренняя стенка гладкая, а наружная усилена спиралевидными ребрами жесткости.

Поскольку область применения буронабивных свай практически не ограничена, сортамент обсадных труб тоже очень большой. Толщина стенки трубы соотносится с диаметром. Например, у обсадных труб для буронабивных свай диаметром 620 толщина стенки 4 см.

Диаметры обсадных труб для буронабивных свай и толщина стали:

• от 60 см (внешний диаметр) на 52 (внутренний) до 148/140 – 4 см;
• 180/170 и 190/180 – 5;
• от 200/188 до 250/238 – 6.

Особенности технологии устройства буронабивных свай с обсадной трубой

Стальные трубы выпускаются в виде отрезков от 1 до 6 м. Колонну наращивают преимущественно сварным методом или болтовым соединением. Если колонна составляется из секций разного диаметра, мы используем понижающие вставки.

Существует два способа погружения труб:

• ударный. Трубу забивают в землю, по мере опускания приваривая/присоединяя следующие секции;
• вращательный: скважины бурят на длину одного отрезка трубы, помещают секцию, бурят дальше.

Погружение, удерживание и извлечение труб выполняется при помощи обсадного ствола, зафиксированного у основания бурового оборудования и подключенного к его гидросистеме.

Обсадные трубы для буронабивных свай – ГОСТ и СНиП

• ГОСТ на обсадные трубы для свай стальные, регламентирующий условия производства и типоразмеры – 63280 и 53366 от 2009;
• асбоцементные трубы – 539-80 ГОСТ;
• параметры труб из пластмасс - 2248-001-84300500-2009 ГОСТ.

СНиП на буронабивные сваи в обсадных трубах 2.02.03-85. Согласно правилам, монтировать буронабивные сваи без укрепления можно только на тугопластичных и твердых грунтах при условии, что глубина погружения не больше 30 метров.
